Rongxin Power cung cấp 2 bộ thiết bị bù nối tiếp 500kV cho dự án Yanshan.

Sơ đồ bảo vệ SC Boshang được thiết kế gồm MOV kết hợp với khe hở phóng điện (spark gap) và máy cắt bypass. Giả sử khi xảy ra sự cố ngắn mạch đường dây bên ngoài, dòng sự cố sẽ được MOV xử lý, không cho phép khe hở phóng điện hay máy cắt tác động; chỉ khi xảy ra sự cố bên trong đường dây thì mới cho phép khe hở phóng điện và máy cắt bypass tác động. Điều này có nghĩa SC luôn ở trạng thái vận hành trực tuyến, ngoại trừ các sự cố nội bộ đường dây, giúp đảm bảo độ sẵn sàng vận hành cao.

Trạm bù nối tiếp Yanshan được trang bị MOV vỏ polymer, cùng với cuộn kháng dập dao động + MOV dập + điện trở dập tạo thành mạch dập.

Sơ đồ một sợi được thể hiện như sau:

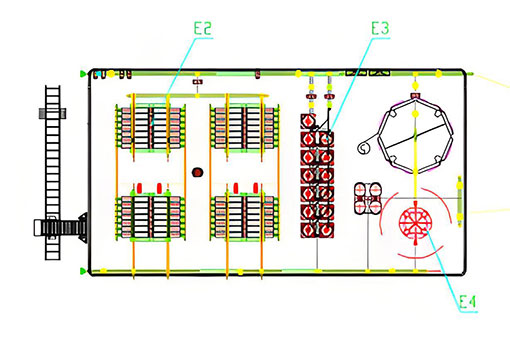

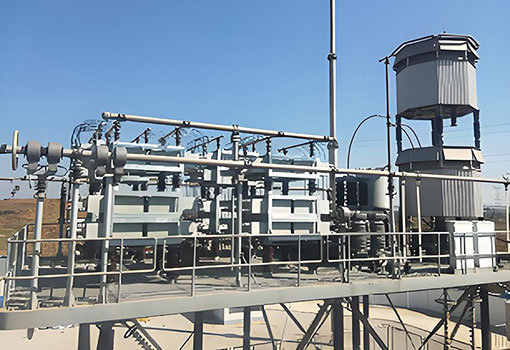

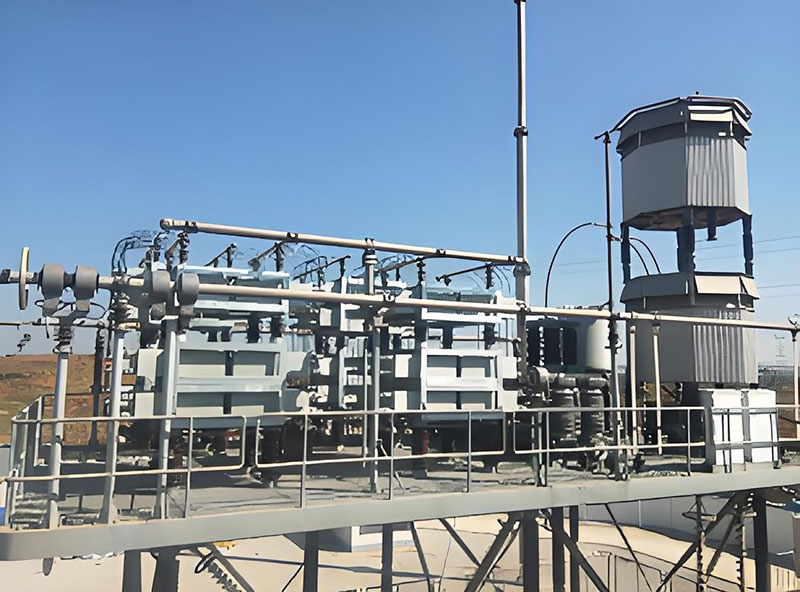

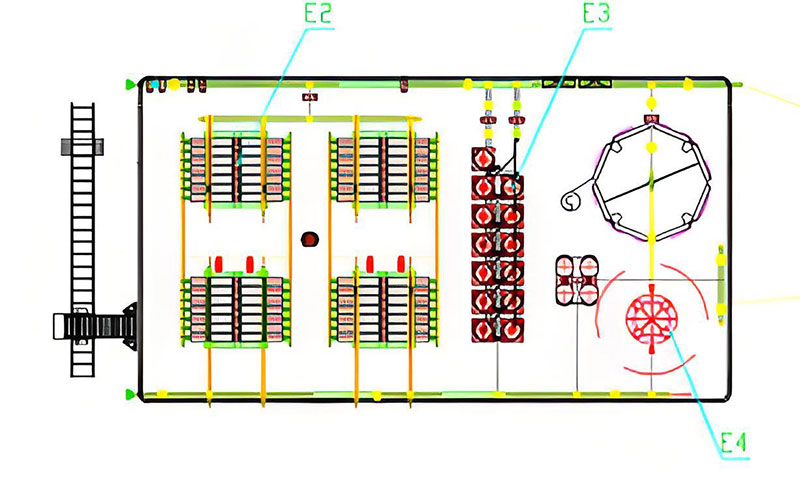

Các dàn tụ điện, varistor oxit kim loại, khe hở phóng điện, mạch giảm dao động và các thiết bị điện tử cao áp được lắp đặt trên đỉnh các bệ cách điện, trong khi các tủ điều khiển và bảo vệ được bố trí trong buồng bảo vệ đặt trên mặt đất bên cạnh các bệ cách điện. Dự án này sử dụng đồng thời máy biến dòng cấp nguồn đặt trên bệ cách điện và bộ nguồn cấp bằng laser đặt trong buồng bảo vệ. Hai hệ thống này có khả năng hoạt động thay thế lẫn nhau, giúp nâng cao đáng kể độ tin cậy của các thiết bị trên bệ cách điện, giảm mức độ phụ thuộc vào nguồn cấp bằng laser và kéo dài tuổi thọ của hệ thống laser. Nhờ thiết kế dự phòng hoàn toàn của hệ thống điều khiển, bảo vệ và mạng truyền thông cáp quang, độ tin cậy cũng như khả năng sẵn sàng vận hành của toàn bộ hệ thống được nâng cao đáng kể.

Sau khi hoàn thành đưa vào vận hành năm 2016, trạm bù nối tiếp Yanshan đến nay vẫn vận hành ổn định và tin cậy.

Việc nâng cấp trạm bù nối tiếp Yanshan đã cải thiện khả năng truyền tải, khắc phục các “nút thắt truyền tải” và nâng cao đáng kể độ ổn định của hệ thống.
