Dự án giai đoạn III của Trang trại Điện gió Huaneng Shanxi Dongmafang được đấu nối vào lưới điện thông qua máy biến áp chính 35 kV/110 kV kết nối với thanh cái 110 kV, trong khi các bộ biến tần của tua-bin gió được kết nối với thanh cái 35 kV thông qua các trạm biến áp kiểu hợp bộ. Do đặc tính biến động và không ổn định của nguồn điện gió, các quy định hiện hành của quốc gia yêu cầu điện áp tại điểm đấu nối lưới ở phía điện áp cao của nhà máy phải được kiểm soát trong phạm vi cho phép. Vì vậy, nhà máy cần được trang bị thiết bị bù công suất phản kháng động để điều chỉnh và duy trì ổn định điện áp hệ thống. Hệ thống SVG thực tế của dự án được thể hiện trong Hình 1.1 và đã chính thức được đưa vào vận hành từ năm 2016.

Hình 1.1. Hình ảnh thiết bị SVG của Dự án Huaneng Dongmafang

Dự án này áp dụng chế độ quản lý tập trung điện áp hệ thống, và được trang bị thiết bị SVG dưới thanh cái 35 kV. Thiết bị SVG có thể điều khiển điện áp hệ thống một cách linh hoạt theo thời gian thực dựa trên giá trị lệnh điện áp được thiết lập, và lệnh điện áp được hệ thống điều khiển AVC truyền từ xa đến bộ điều khiển SVG. Thiết bị SVG đồng thời giám sát điện áp thanh cái phía 110 kV theo thời gian thực, và lấy lệnh AVC nhận được làm mục tiêu điều khiển điện áp để thực hiện điều khiển vòng kín.

• Thông tin thiết bị SVG
  1. Điện áp định mức của SVG: 36,75 kV (thiết kế theo điện áp định mức thực tế của thanh cái)
  2. Công suất định mức của SVG: ±16 Mvar (tương ứng 20%–40% công suất lắp đặt của trang trại điện gió)
  3. Chế độ đấu nối của SVG: đấu nối hình sao (Y)
• Cấu trúc mạch chính của SVG
  1. Sau khi ghép tầng, các mô-đun SVG được đấu nối trực tiếp với thanh cái 35 kV thông qua cuộn kháng kết nối.

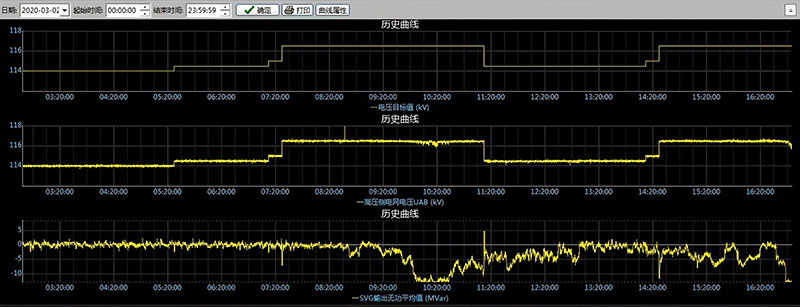

Hình 1.2 thể hiện giá trị đặt của lệnh điện áp (lệnh được hệ thống AVC đưa ra), điện áp thực tế của hệ thống và công suất phản kháng do SVG phát ra.

Hình 1.2. Đường cong điều khiển điện áp hệ thống

Từ đường cong điện áp và công suất phản kháng có thể thấy rằng, thông qua điều khiển của SVG, điện áp thanh cái phía 110 kV của trang trại điện gió có thể bám theo lệnh AVC theo thời gian thực.
