- Dự án SVG tại Nhà máy Điện Mặt Trời Shanxi Huancuishan
Vào tháng 3 năm 2016, thông qua hệ thống giám sát chất lượng điện năng, người ta phát hiện hàm lượng sóng hài trên thanh cái 35 kV của Nhà máy Điện Mặt Trời Huancuishan vượt quá giới hạn cho phép. Sau đó, Viện Nghiên cứu Điện lực đã tổ chức nhiều đợt thử nghiệm và phân tích chuyên sâu. Trong quá trình kiểm tra chất lượng điện năng, các điểm đo được bố trí tại phía thứ cấp của trạm Wayaokou (điểm đấu nối 35 kV), phía cao áp và hạ áp của máy biến áp chính, cùng phía đường dây thu gom điện. Kết quả cho thấy hiện tượng dòng điện sóng hài bậc 5 và bậc 7 vượt tiêu chuẩn chủ yếu xuất phát từ Nhà máy Điện Mặt Trời Huancuishan.
| Dòng điện sóng hài (A) | Kết quả đo tại cấp điện áp 35 kV | Kết quả đo tại cấp điện áp 10 kV | |||
| Kết quả thử nghiệm vận hành tại phía cao áp của máy biến áp chính | Giới hạn tiêu chuẩn quốc gia | Kết quả thử nghiệm vận hành tại phía hạ áp của máy biến áp chính | Giới hạn tiêu chuẩn quốc gia | ||
| 3 lần | 2.61 | 4.5 | 9.45 | 27.38 | |
| 5 lần | 15.36 | 4.68 | 54.05 | 27.38 | |
| 7 lần | 6.03 | 3.64 | 22.46 | 20.53 | |

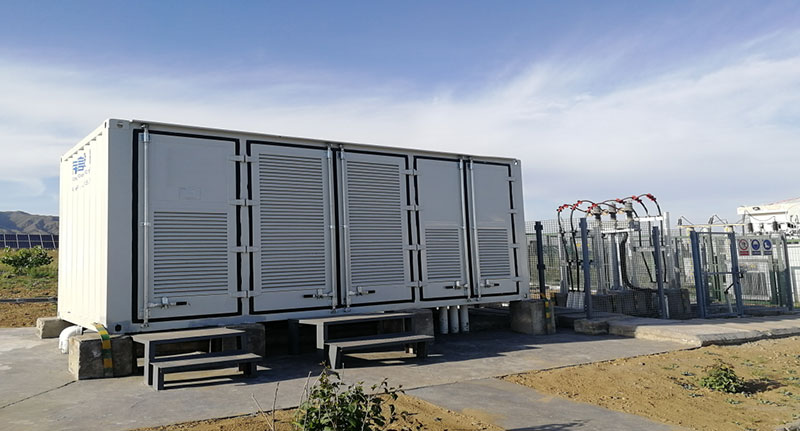

Xét đặc tính sóng hài và các khuyết tật thiết kế của Nhà máy Điện Mặt Trời Huancuishan, hệ thống SVG được lắp đặt tại phía hạ áp 10 kV của máy biến áp chính để thực hiện lọc sóng hài tập trung. Dự án đã được đưa vào vận hành từ năm 2018.
Xét đến đặc tính sóng hài, chi phí kỹ thuật, độ khó thi công và tính tiên tiến của các nhà máy điện mặt trời, khuyến nghị áp dụng phương pháp lọc sóng hài tập trung, lắp đặt thiết bị SVG trên thanh cái 10 kV và tự động phát hiện, lọc các sóng hài bậc 2 đến bậc 13.
Bộ điều khiển SVG lấy mẫu điện áp và dòng điện lưới theo thời gian thực, đồng thời thực hiện chức năng phát hiện thành phần sóng hài của dòng tải thông qua mô-đun phát hiện dòng lệnh. Thành phần sóng hài của dòng tải với cực tính ngược được sử dụng làm dòng lệnh của SVG. Thông qua điều khiển vòng kín dòng điện và điều chế PWM, SVG tạo ra dòng bù mong muốn có cực tính ngược với dòng sóng hài của tải, từ đó triệt tiêu các thành phần sóng hài trong lưới điện.
- Thông tin thiết bị SVG
- Điện áp định mức của SVG: 10 kV
- Công suất định mức của SVG: ±4 MVar
- Phương thức đấu nối của SVG: đấu sao
- Cấu trúc mạch chính của SVG
- Cấu trúc của mạch chính tương tự như Hình 1.2. Sau khi mắc nối tầng, các mô-đun công suất của SVG được kết nối trực tiếp với thanh cái 10 kV thông qua cuộn kháng nối.
Hình 2.2 và Hình 2.3 thể hiện phổ điện áp sóng hài của nhà máy điện mặt trời trước và sau khi vận hành SVG. Qua so sánh có thể thấy rằng sau khi thiết bị SVG được đưa vào vận hành, điện áp sóng hài tại cấp 35 kV đã giảm đáng kể, và hiệu quả lọc là rất rõ rệt.

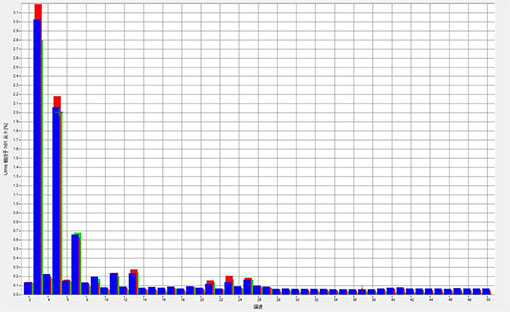

Hình 2.2 Phổ điện áp sóng hài phía nhà máy điện mặt trời khi chưa có SVG

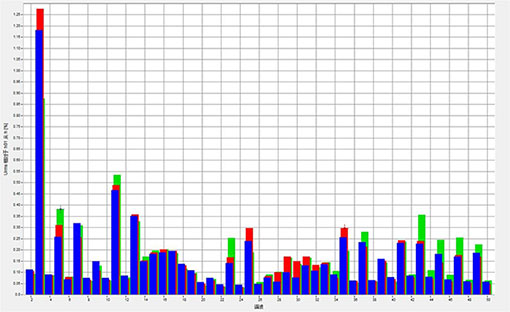

Hình 2.3 Phổ điện áp sóng hài phía nhà máy điện mặt trời khi có SVG
