Bộ Phát Công Suất Phản Kháng Tĩnh (SVG)

Bộ Phát Công Suất Phản Kháng Tĩnh (SVG)

Nguyên Lý Kỹ Thuật

Bộ phát công suất phản kháng tĩnh cao áp dòng RSVG sử dụng thuật toán công suất phản kháng tức thời để tính toán tốc độ biến đổi công suất phản kháng và thực hiện bù công suất phản kháng động, qua đó cải thiện hệ số công suất và độ ổn định của lưới điện, bảo đảm vận hành lưới điện an toàn và tin cậy. Việc sử dụng bộ điều khiển DSP + FPGA cho phép thực hiện điều khiển số hoàn toàn. Việc điều khiển điện áp và dòng điện tin cậy được thực hiện dựa trên vòng kín số và kỹ thuật dịch pha sóng mang. Tín hiệu được truyền bằng cáp quang, giúp cách ly điện áp cao, từ đó nâng cao độ tin cậy và độ ổn định của bộ phát công suất phản kháng tĩnh. Mô-đun cầu H được cấu thành từ các thiết bị IGBT, có đặc điểm cấu trúc đơn giản và hiệu suất làm việc tin cậy. Điện áp đầu ra có dạng sóng bậc thang đa mức; sau khi qua cuộn kháng đầu ra để lọc, dạng sóng sin đạt chất lượng tốt. Nhờ có nhiều mức điện áp đầu ra và phổ sóng hài được cải thiện, bộ phát công suất phản kháng tĩnh cao áp này có thể được xem là bộ biến đổi lý tưởng gần như không có sóng hài.

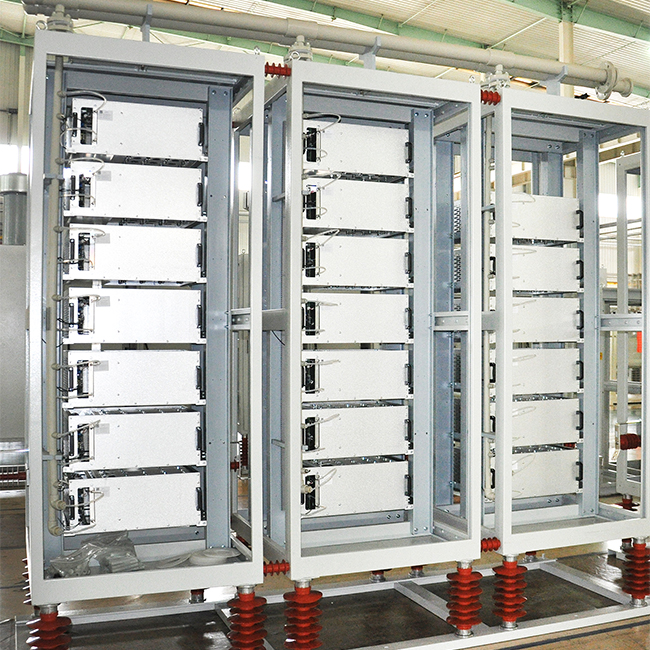

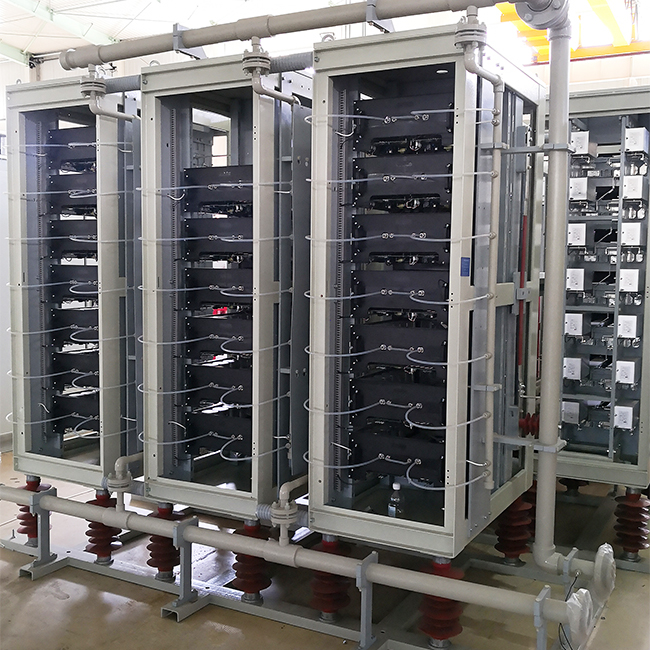

Bộ phát công suất phản kháng tĩnh dòng RSVG bao gồm bộ điều khiển, bộ nguồn , bộ nạp và thiết bị làm mát. Mô-đun công suất của bộ công suất được kết nối với lưới điện theo kiểu nối sao hoặc kiểu nối tam giác.

SVG có thể được ứng dụng rộng rãi trong

Trạm biến áp nút của lưới điện: cải thiện độ ổn định điện áp quá độ của hệ thống và bảo đảm an toàn vận hành hệ thống.

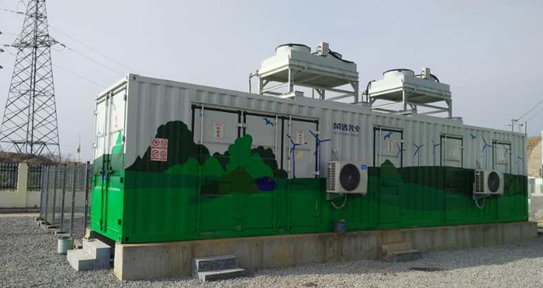

Trang trại điện gió: cải thiện độ ổn định điện áp thanh cái và triệt tiêu dao động.
Ngành công nghiệp luyện kim, công nghiệp hóa dầu, khai khoáng và đường sắt điện: triệt tiêu hiện tượng nhấp nháy điện áp, bù phụ tải mất cân bằng, lọc sóng hài phụ tải và nâng cao hệ số công suất của phụ tải.
Các ngành công nghiệp khác: ức chế dao động điện áp, lọc sóng hài phụ tải và cải thiện hệ số công suất.

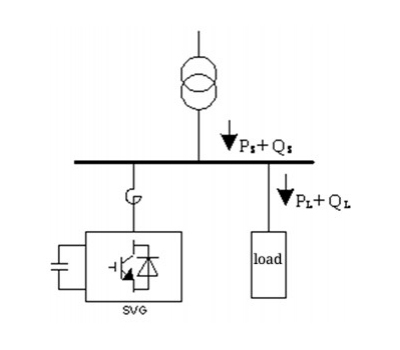

Sơ đồ một đường của tuyến SVG

Bộ Phát Công Suất Phản Kháng Tĩnh (SVG)

Các dòng bộ phát công suất phản kháng tĩnh (SVG) chúng tôi cung cấp

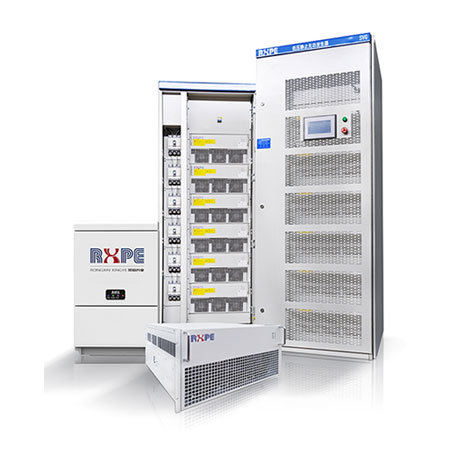

RSVG Bộ Phát Công Suất Phản Kháng Tĩnh Hạ Áp

Dòng thiết bị tĩnh điện áp thấp RSVG là giải pháp bù công suất phản kháng động thế hệ mới, sử dụng công nghệ chuyển mạch tự dẫn với các thiết bị điện tử công suất cao IGBT.

Nâng cao độ ổn định của đầu ra hệ thống điện.
Duy trì điện áp ổn định tại đầu nhận, đồng thời tăng cường độ ổn định điện áp cho toàn hệ thống.
Hệ thống bù công suất phản kháng thông minh – Nâng cao hệ số công suất, tối ưu hiệu quả sử dụng điện và cân bằng tải ba pha cho lưới điện. Giải pháp giúp giảm tổn thất năng lượng, tăng độ ổn định vận hành và tiết kiệm chi phí điện năng cho doanh nghiệp.
Kiểm soát tối ưu dao động điện áp và hiện tượng nhấp nháy, mang đến nguồn điện ổn định, nâng cao chất lượng điện năng và bảo vệ thiết bị khỏi các tác động bất lợi của lưới điện.

Loại khác

RAPF Bộ Lọc Công Suất Chủ Động Hạ Áp

RAPF là một thiết bị điện tử công suất mới với khả năng điều khiển cao và đáp ứng nhanh, có thể tự động theo dõi sự thay đổi của sóng hài trong lưới điện.

Cải thiện chất lượng điện năng, giảm tiêu thụ năng lượng và cung cấp chất lượng nguồn điện hoàn hảo;
Kiểm soát hiệu quả sóng hài xung và sóng hài hỗn hợp, có thể bù các bậc sóng hài từ bậc 2~50, và bậc cũng như công suất bù sóng hài có thể được thiết lập theo nhu cầu thực tế.
Bù công suất phản kháng và cải thiện hệ số công suất.
Bù mất cân bằng của lưới điện, đảm bảo hệ thống ba pha cân bằng an toàn.

Loại khác

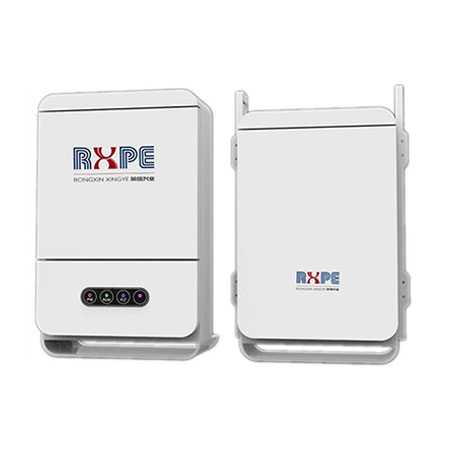

Thiết Bị Bù Cân Bằng Ba Pha Thông Minh RPSVG

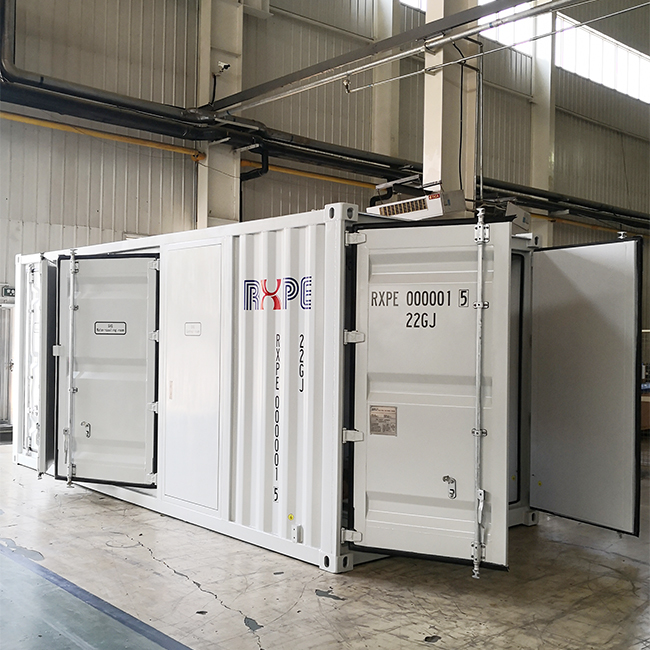

RXPE thiết bị bù cân bằng ba pha thông minh được tối ưu hóa, nâng cấp và thiết kế dựa trên RSVG.

Giải quyết vấn đề mất cân bằng ba pha của lưới điện phân phối hạ áp, giảm đáng kể tổn thất đường dây, tiết kiệm năng lượng và giảm tiêu thụ;
Bù công suất phản kháng của tải, nâng cao khả năng phát công suất hiệu quả của lưới điện;
Cải thiện chất lượng điện áp theo thời gian thực, ổn định điện áp hệ thống, nâng cao chất lượng phân phối điện và cải thiện môi trường sử dụng điện
Giải quyết tình trạng quá tải máy biến áp do mất cân bằng ba pha gây ra và kéo dài tuổi thọ của máy biến áp

Loại khác

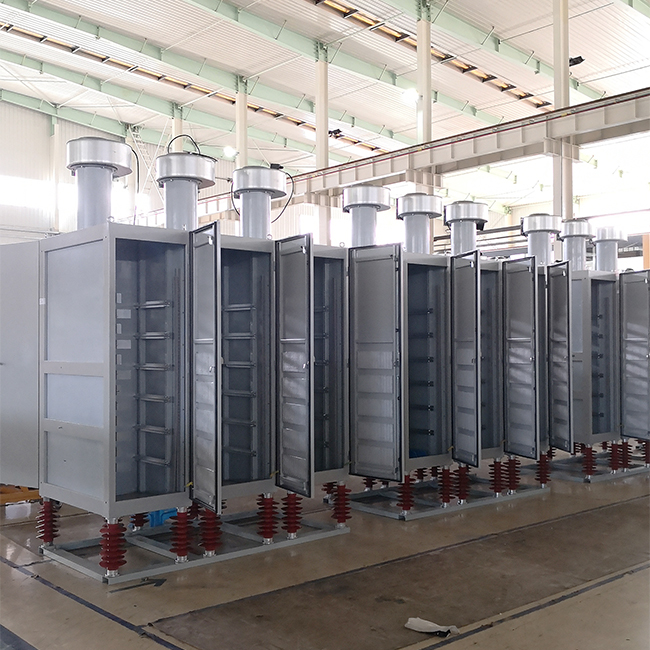

Bộ phát Bộ phát công suất phản kháng tĩnh cao áp RSVG - SVG nối tầng 6kV (Làm mát bằng không khí trong nhà)

Thông số kỹ thuật

Kiểu đấu nối: Đầu nối sao Y / nối tam giác D
Vị trí lắp đặt: Trong nhà
Phương thức làm mát: Làm mát bằng không khí
Số pha bù: T ba pha / S một pha
Cấp điện áp điểm đấu nối (kV) / Cấp điện áp hạ áp (kV)
