Lò hồ quang điện (EAF) là loại lò điện sử dụng nhiệt từ hồ quang điện để nấu luyện kim loại. Đặc tính phụ tải vận hành của lò hồ quang điện là phi tuyến và thay đổi rất mạnh theo thời gian, do đó có thể gây ra nhiều vấn đề về chất lượng điện năng cho hệ thống như nhấp nháy và dao động điện áp lưới, thành phần thứ tự nghịch lớn, nhiều sóng hài và hệ số công suất của lưới điện thấp.

Nhà máy thép CMC của Công ty Elma Ba Lan sử dụng lò hồ quang điện (EAF) 31.5kV/105MVA với cấu trúc nạp liệu từ phía trên. Trước đây, tại hiện trường sử dụng tụ bù cố định để bù công suất phản kháng, tuy nhiên vẫn tồn tại các vấn đề về chất lượng điện năng như hệ số công suất thấp và độ nhấp nháy điện áp vượt mức cho phép.

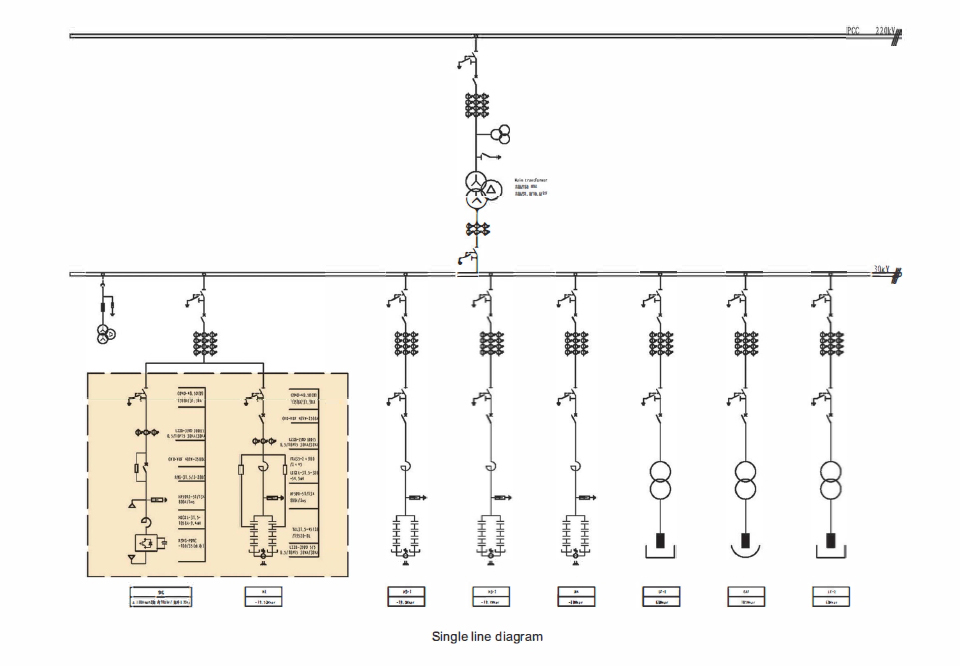

Dựa trên kết quả phân tích dữ liệu và xác nhận các chỉ tiêu kỹ thuật, RXPE đã áp dụng thiết bị SVG nối tam giác 31.5kV/100Mvar kết hợp với thiết bị bù cố định FC, nhằm bù công suất phản kháng, sóng hài, mất cân bằng điện áp và dao động điện áp lưới trong quá trình nấu luyện của lò hồ quang điện tại hiện trường, đồng thời xử lý tổng thể các vấn đề về chất lượng điện năng như nhấp nháy điện áp.

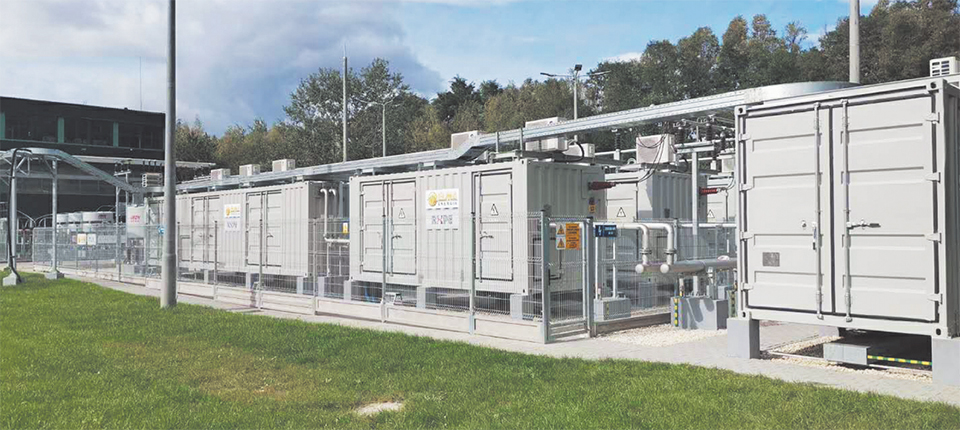

Thiết bị SVG nối tam giác 31.5kV/100Mvar được sử dụng trong dự án có kết cấu container lắp đặt ngoài trời, bao gồm 6 container điện và 1 container điều khiển cùng hệ thống làm mát bằng nước. Cụm van công suất sử dụng hệ thống làm mát nước–nước, giúp bảo đảm điều kiện tản nhiệt tốt cho cụm van, từ đó nâng cao độ an toàn và ổn định khi vận hành thiết bị.

Hiệu suất khử nhấp nháy điện áp và hiệu chỉnh hệ số công suất

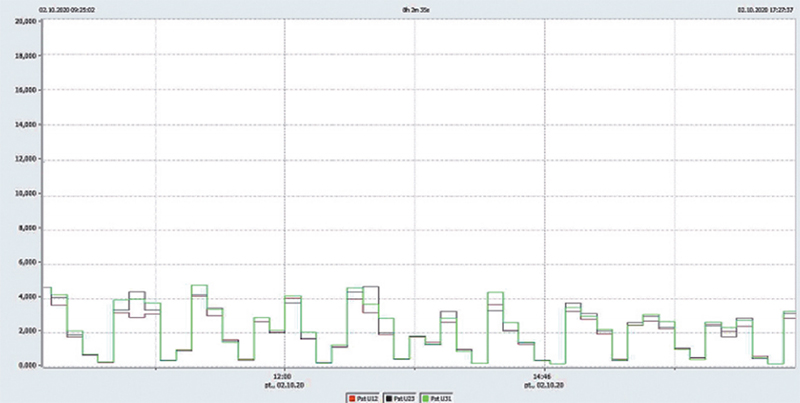

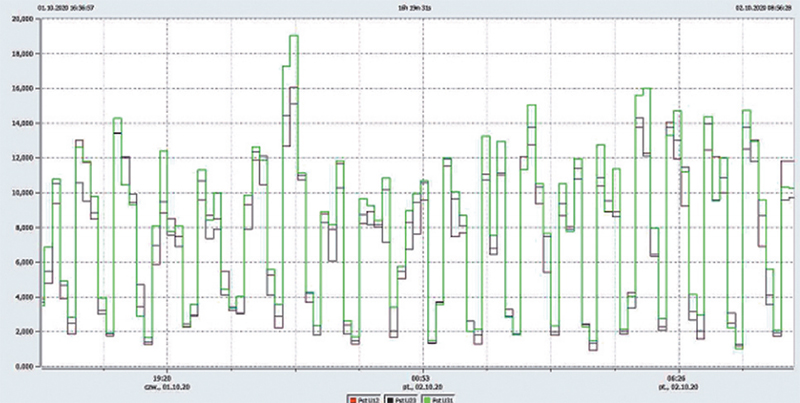

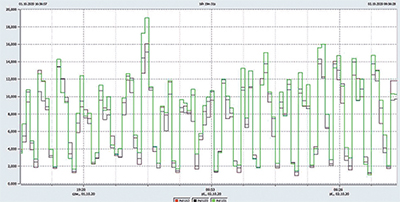

Giá trị cực đại của điện áp lưới PST đã giảm xuống còn khoảng 5.0, và giá trị PLT còn khoảng 3.12. Giá trị PLT của thanh cái 220kV (giá trị xác suất 95%) đã giảm xuống còn khoảng 0.649.

Thiết bị SVG làm mát bằng nước dạng container 31.5kV/100Mvar do RXPE cung cấp đã giảm thiểu hiệu quả nhiều vấn đề về chất lượng điện năng trong quá trình sản xuất bằng lò hồ quang điện tại nhà máy thép CMC Zawiercie, Ba Lan.

• Giá trị PLT tại điểm PCC 220kV trong quá trình sản xuất đã giảm từ 2.064 xuống 0.649, hoàn toàn đáp ứng yêu cầu kỹ thuật nêu trong thỏa thuận kỹ thuật, theo đó giá trị PLT (xác suất 95%) không vượt quá 0.8. Tỷ lệ khử nhấp nháy điện áp đạt 3.18 lần, chưa tính đến ảnh hưởng của nhấp nháy nền từ lưới điện.

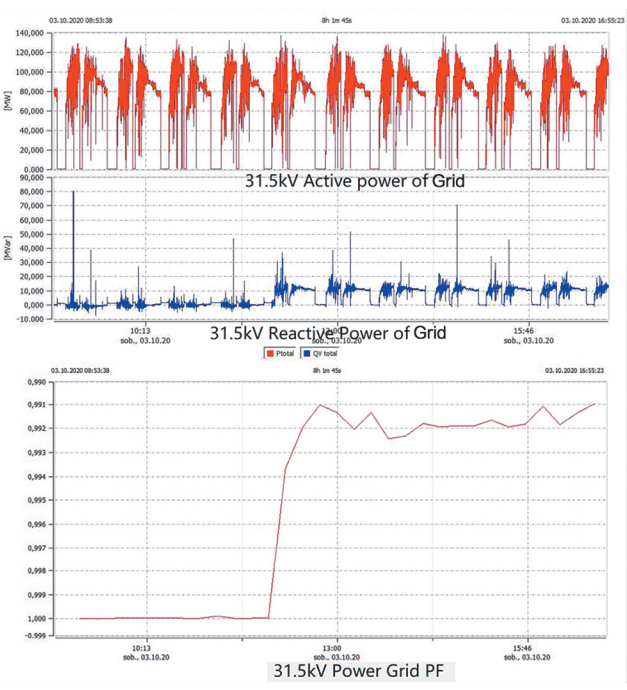

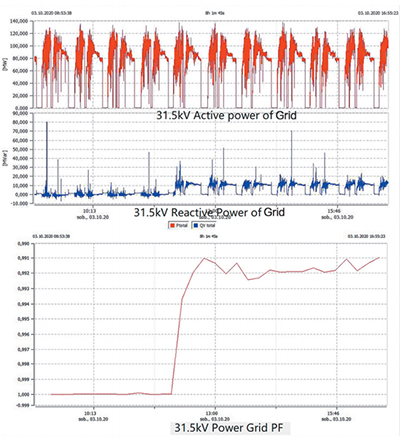

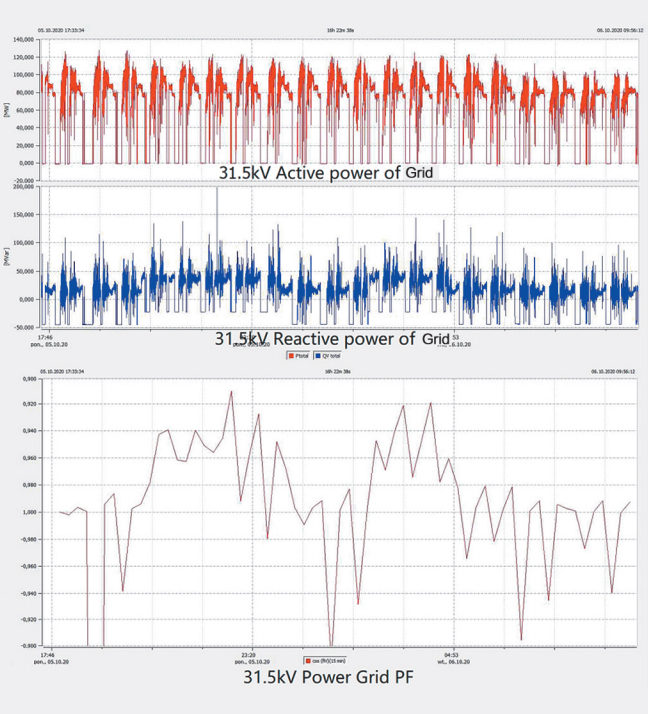

• Hệ số công suất tại điểm PCC 220kV lớn hơn 0.95 (tanφ < 0.3), hoàn toàn đáp ứng yêu cầu trong thỏa thuận kỹ thuật là tanφ < 0.4.
• Sau khi SVG được đưa vào vận hành, các chỉ tiêu về sóng hài và mất cân bằng điện áp tại điểm PCC 220kV đều đáp ứng đầy đủ yêu cầu của thỏa thuận kỹ thuật.
