- RSVG cho giải pháp bù công suất phản kháng EAF tại trạm biến áp nhà máy thủy

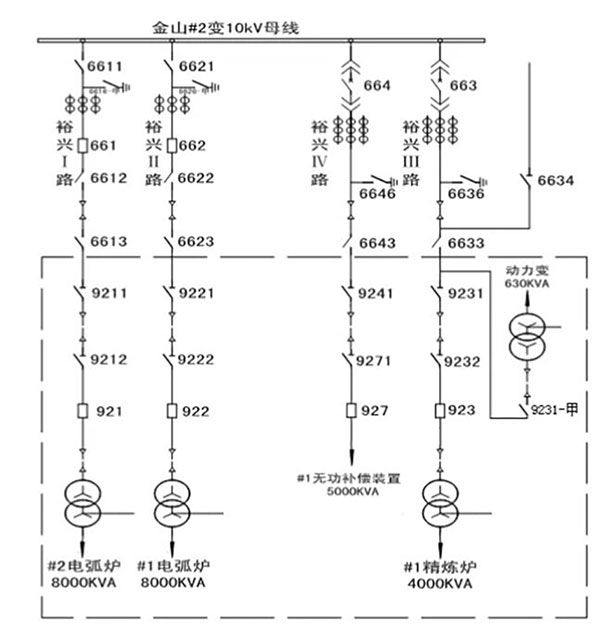

Sơ Đồ Đấu Dây Chính Của Thiết Bị Bù Công Suất Phản Kháng Động Và Lọc Sóng Hài
RSVG dùng để bù tải cho lò hồ quang điện -- trạm biến áp của nhà máy thủy điện Thủy điện Hoa An, Phúc Kiến.. Thanh cái 10kV của công ty phát triển điện lực nhà máy thủy điện Thủy điện Hoa An, Phúc Kiến. tại trạm biến áp 35kV Jinshan số 2 được kết nối với bốn tuyến xuất tuyến Yuxing I, II, III và IV để cấp tải cho nhà máy sắt HUAYIXIN. Yuxing I và II lần lượt cấp điện cho hai lò hồ quang điện 8000kVA, Yuxing III cấp điện cho một lò tinh luyện 4000kVA, Yuxing IV cấp điện cho một máy biến áp 630kVA và thiết bị bù công suất phản kháng 5000kVA. Trong điều kiện sản xuất bình thường, hai lò hồ quang điện và lò tinh luyện sẽ vận hành đồng thời.
Do tính chất vận hành của lò hồ quang điện sẽ tạo ra lượng lớn công suất phản kháng xung kích khi hoạt động, gây ra dao động công suất phản kháng lớn trên thanh cái công cộng của lưới điện, đồng thời sinh ra các sóng hài bậc thấp không ổn định, ảnh hưởng đáng kể đến thiết bị của nhà máy thủy điện nằm gần phụ tải này. Khi lò hồ quang điện vận hành, dao động công suất tác dụng của tổ máy phát điện thủy điện có thể đạt 6MW ~ 7MW. Sự dao động nhanh của công suất tác dụng có thể gây rung tổ máy, gây ảnh hưởng lớn đến khả năng vận hành ổn định lâu dài của tổ máy..

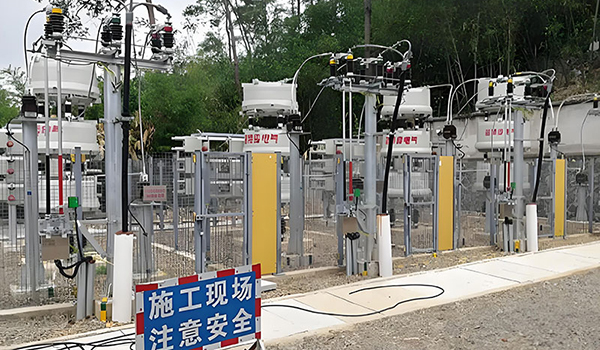

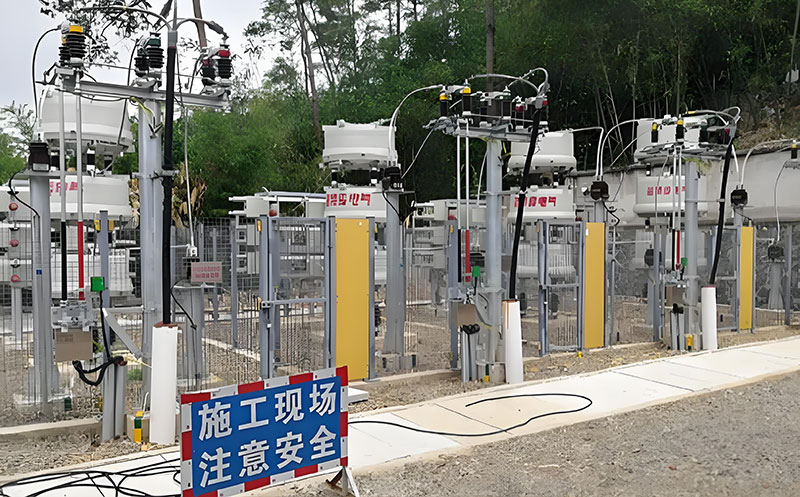

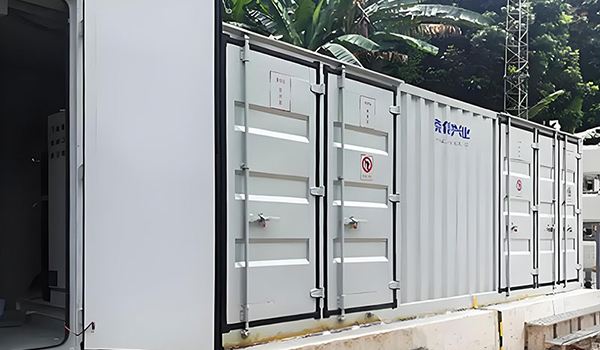

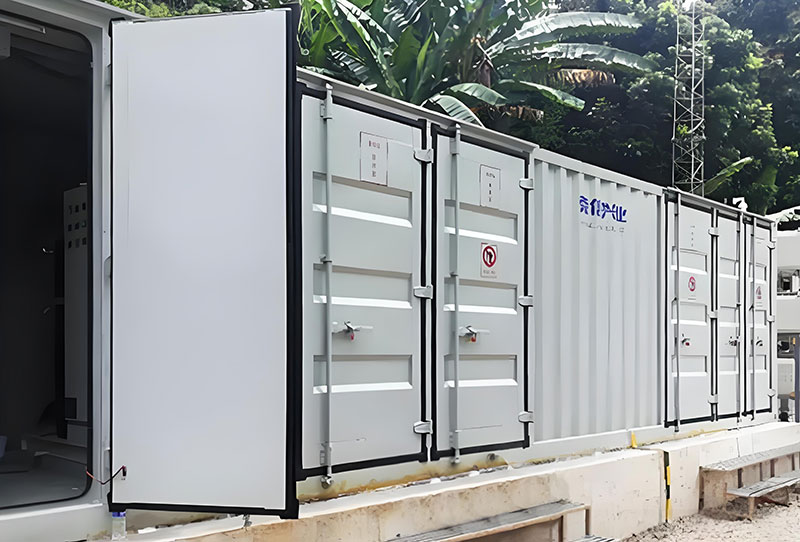

Để giải quyết các vấn đề chất lượng điện năng hiện có tại hiện trường, RXPE đã lắp đặt một bộ thiết bị bù công suất phản kháng động và lọc sóng hài dạng cascade 10kV (loại SVG + FC) tại đầu ra của tủ chuyển mạch 10kV, với tổng dung lượng bù không nhỏ hơn 14Mvar, tổng cộng 1 bộ. Thiết bị bao gồm một bộ SVG có công suất không nhỏ hơn ±7Mvar và một bộ FC có khả năng bù cơ bản không nhỏ hơn 7Mvar. Thiết bị có thể thực hiện điều chỉnh công suất phản kháng liên tục và nhanh trong phạm vi không nhỏ hơn 0Mvar cảm kháng đến 14Mvar dung kháng, đồng thời lọc các dòng sóng hài do lò hồ quang điện tạo ra.

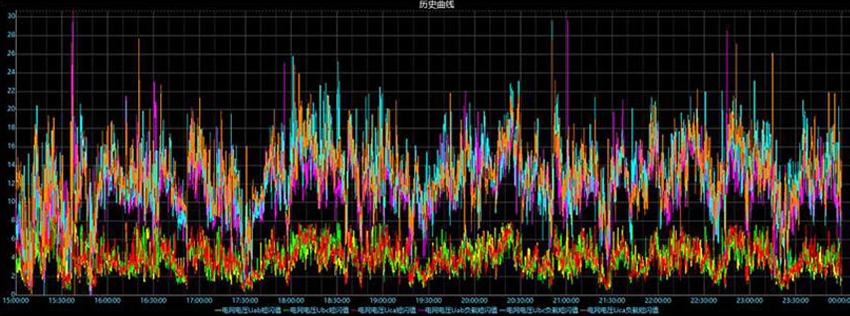

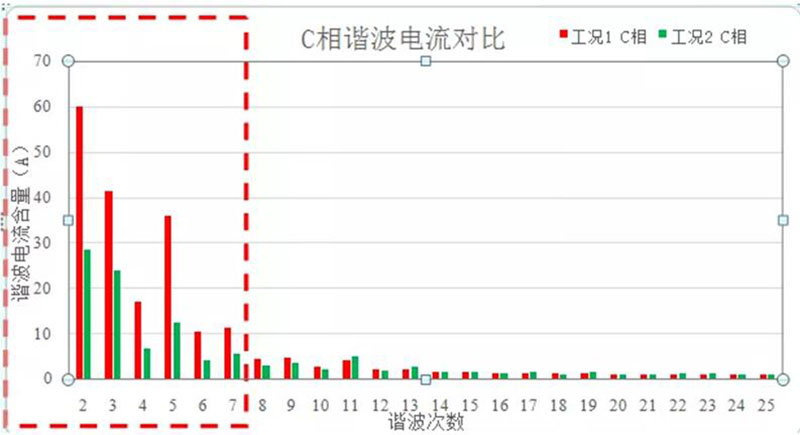

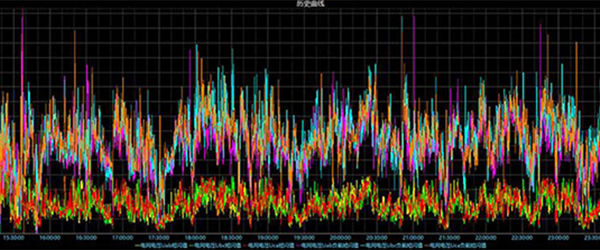

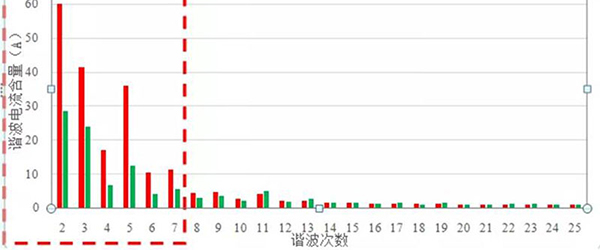

Sau khi SVG vận hành, điện áp lưới ổn định, hệ số công suất cao hơn 0.95, và các vấn đề chất lượng điện năng như sóng hài, thành phần thứ tự nghịch và hiện tượng nhấp nháy điện áp được cải thiện rõ rệt.
Trong khi chất lượng điện năng của lưới điện được cải thiện rõ rệt, điều kiện vận hành của các tổ máy thủy điện của khách hàng cũng được nâng cao. Khi lò hồ quang điện hoạt động, dao động công suất tác dụng của các tổ máy thủy điện nhỏ hơn 1MW.
